有些設計工程師清楚自己對激光二極管的具體需求，而另一些工程師則可能選擇合作伙伴來協助他們完成可能較為復雜的開發過程。激光二極管制造商清楚哪些規格對成本影響最大，并能夠幫助您為您的應用找到最經濟實惠的解決方案。

圖1、大功率激光二極管

制造業可以解釋為什么某些波長比其他波長更便宜，什么時候一個封裝比另一個更合適，以及為什么在投入生產訂單之前測試是至關重要的。

例如，圖1所示的高功率激光二極管需要熱兼容的散熱器，這可能會影響封裝尺寸。在設計過程中盡早聯系二極管制造商可以節省時間、金錢和挫折感。

找一個有專業知識的供應商來生產激光器。供應商必須具有定制產品的靈活性和知識，并有能力以所需的數量制造產品。與愿意提供一對一服務的供應商建立密切的互動溝通是必須的。

圖2顯示了10個步驟的過程，將幫助您確定您的激光二極管的需求和您的供應商的能力，以滿足這些需求。

圖2、一個10步的過程將幫助你確定你的激光二極管的需求和你的供應商滿足這些需求的能力

設計要素

設計和原型制作過程可能會相當復雜。在確定基本設計需求時，可能需要與二極管制造商進行長時間且密切的溝通。需要討論的問題包括性能水平、產品使用壽命、特殊環境測試、交付時間表、圖紙、規格說明、來源和質量檢查以及預算。這些要求是初步的，隨著與制造商的合作，可能會隨著對整個規格組合進行調整以適應應用而發生變化。這種平衡對于實現成本效益高且可靠的產品是必要的，而只有當供應商能夠描述潛在的權衡因素時，這種平衡才會實現，其中包括以下內容：

避免打開包裝-打開包裝是節省空間和容易接近的，但他們使脆弱的激光暴露在污染和機械損壞。大多數供應商不會保證打開包裝，因為損壞的可能性非常大。密封封裝可以保護設備免受機械損傷，并為激光器提供無顆粒和干燥的環境。

考慮主動溫度控制——溫度升高10°C可能會使激光器的壽命減少50%。許多突然和長期的故障都是由于激光冷卻不足造成的。被動冷卻可能適用于一些大型應用，但即使如此，工程師也應該確定最壞情況下的溫度并制定適當?shù)挠媱潯?/p>

始終使用具有適當保護的激光驅動器-激光二極管中最常見的故障原因是電流瞬變。尋找合格的商用激光驅動器。測試和構建定制驅動器需要專業知識和專用設備，以確保驅動器在所有條件下都能充分保護激光器。靜電放電通常是由于處理工藝不當造成的，也是造成激光二極管失效的主要原因。任何使用激光二極管的人都必須非常熟悉防止這個問題的技術。

在額定或更低的輸出下操作設備-標準亮度激光二極管每100 μ m條紋長度發出約1w；對于相同的條紋長度，高亮度的設備可能會發出兩倍甚至更多的光。然而，增加亮度會增加成本，并可能影響壽命。許多在關鍵應用中使用設備的oem在額定功率以下運行設備。在較低占空比的應用中，可能會超過額定功率，但應事先評估可靠性后果。

使用標準波長，盡可能放寬公差-大多數制造商生產的設備覆蓋確定的波長范圍。在這個范圍內，一些波長將比其他波長更常見，并且更有可能在庫存中。例如，一家公司的激光器可能覆蓋635到980 nm的范圍，標準器件波長為635、650、670、785、808、830、910和980 nm（圖3）。如果應用程序需要特殊波長，則可能需要定制晶圓，這可能會增加1萬至3萬美元的成本。

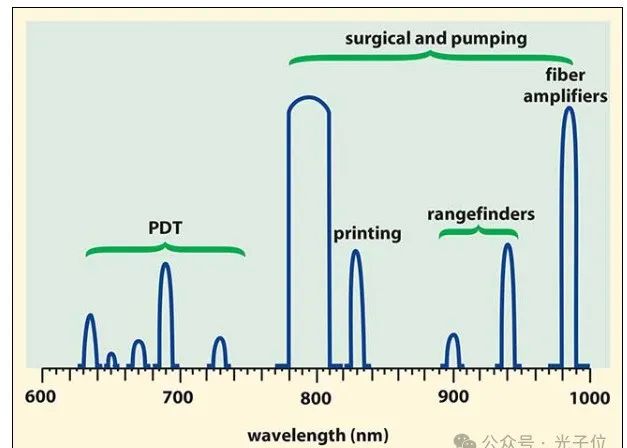

圖3、高功率激光二極管供應商通常提供跨光譜的標準波長

使用標準封裝 - 該行業已開發出多種標準封裝形式，包括 C 型接口封裝、TO-3 封裝和 HHL 封裝，而且每個激光二極管供應商都擁有專門為其設計的測試和老化設備。使用標準封裝可以降低成本和交貨時間，因為供應商無需承擔定制夾具帶來的額外費用。此外，定制封裝通常需要三到四個月的交貨期，并且可能還需要投資定制工具。然而，在大批量生產的情況下，定制封裝的費用通常并不比標準封裝高太多。找到愿意進行定制工作的封裝供應商是另一個問題。

不要指定難以控制的特性——有些特性，比如波長精度的一致性，是很難在晶圓生長過程中進行控制的。用于為固態激光器提供泵浦光的 808 納米二極管通常具有±2 或 3 納米的中心波長公差：公差越小，成本就會大幅增加。供應商使用的晶圓本身就存在一定的不均勻性。整個裝置必須先進行組裝和燒制，然后才能進行篩選以符合波長規格。在這種情況下，供應商根據與預計產量相關的成本來確定價格。要記住，嚴格的規格意味著更高的產品成本。通過溫度來實現波長調節比要求特定波長更經濟實惠。

考慮主動對準緊位置公差-一般情況下，被動對準是可取的。但是指定小于100 μ m的位置公差會導致兩個問題：對準需要特殊的夾具，并且設備通常需要定制封裝（標準封裝的加工公差可能高達±125 μ m）。在許多情況下，主動對準對于位置公差較緊的系統更為實用。再一次，更嚴格的規格意味著更高的產品成本。

不要過度指定空間輸出——將空間輸出指定為冪的∫數，其成本遠低于指定形狀。除非絕對必要，否則不要指定配置文件或近場模式。許多空間特征是制造商難以控制的。這在篩選過程中產生了額外的成本和產量損失。

只指定對應用程序重要的需求——不必要的規格總是會增加產品的最終成本，因為制造商必須測試每個定量規格的合規性。

原型設計考量因素

總是使用涵蓋規范極端的原型來驗證操作——在原型測試階段，發現規范需要修改是很常見的。例如，通過光學系統的耦合效率通常與理論計算值相差很大。這種類型的生產驚喜最好在完全投入之前發現。

在投入生產之前，要檢查大量的評估樣品——在一個案例中，客戶購買了一個在他的系統中運行良好的原型設備。然后他訂購了1000臺二極管激光器。在他的系統中安裝了第一個100個后，他發現一個參數的公差設置得太寬，導致50%的產量。新的規格要求修改材料。除了支付新設備的費用外，客戶還必須支付原訂單中的設備。充分的原型測試可以避免這個問題。

與供應商合作——共享專有信息需要信任。激光二極管制造商習慣于處理專有信息，在許多特殊的激光應用中，信息共享是相互的。供應商和OEM必須自由溝通，以盡量減少代價高昂的錯誤。

開發定制設備的重復迭代并不罕見。了解供應商的立場，與供應商進行有效溝通，并利用供應商的專業知識的OEM將能夠使定制開發過程盡可能高效和具有成本效益。

找到合適的二極管供應商

當與供應商聯系時，準備好解釋你的要求有什么特別之處。如果OEM產品工程師不確定需要什么，供應商的應用工程師可以幫助確定是否可能涉及定制以及定制的程度。該項目可能需要晶圓生長、光譜特性、包裝、預算以及環境/熱考慮。

如果各方都理解對方的想法，討論一個項目就會更容易�？蛻粝胍�完成一項工作。二極管制造商想要弄清楚定制是否在技術上是可能的，以及該項目是否值得做。供應商可能會拒絕那些需要大量工作但回報很少的項目，或者那些由于其他原因似乎不可行的項目。

供應商的專業知識很重要。一個人認為不可行或沒有希望的事情，在另一個人看來可能是值得的。供應商意識到自己的局限性，可能會拒絕技術上可以接受的項目，而這些項目不符合他們的專業知識。靈活性也起著很大的作用。許多公司嚴格適應批量生產業務，無法輕松適應定制項目。

較小的供應商通�？梢蕴峁┛焖夙憫�(yīng)，并且可能愿意承擔較大制造商無法處理的更專業的項目。靈活性和一對一的服務可能是主要優勢。

體量是篩選項目的另一個因素。雖然產品工藝有很大的變化，取決于體積，人們可以做出一些廣泛的概括。如果項目需要：

• 一兩個定制件用于實驗，大多數制造商會拒絕工作或收取額外費用，使項目不可行。制造商將設法收回生產定制產品的成本。
• 一次性訂購10到100個，制造商可能會以更合理的價格提供一些定制。然而，這個數量現在可能仍然允許供應商在原型成本上獲利，而不會使最終產品的價格變得不合理。
• 10到數百個原型設備（期望以后全面生產），定制晶圓增長可能是可能的，成本分?jǐn)偟皆�型和生產設備上。雖然定制的包裝設計是可能的，標準的包裝仍然是更合理的在這個體積。
• 生產數量在12至18個月內達到數百至數千個單位，定制晶圓增長和定制封裝變得經濟。
